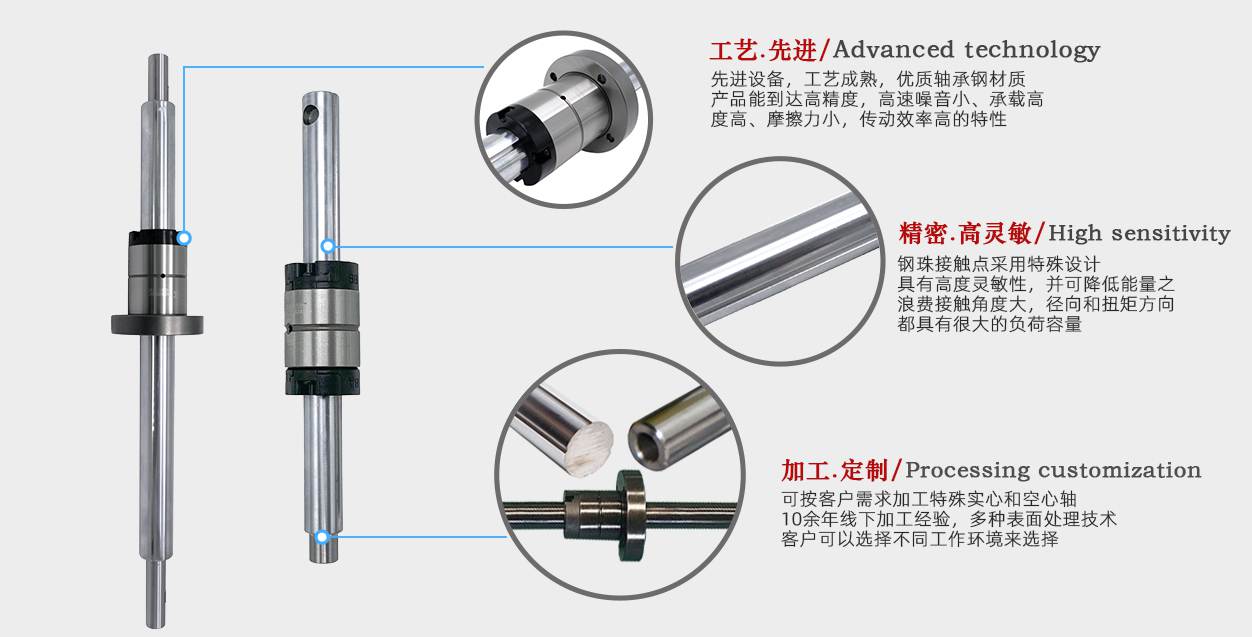

滚珠花键轴（Ball Spline）的优势特点详解

滚珠花键轴是一种高精度、高刚性、多自由度的直线运动与旋转运动复合传动部件，广泛应用于需要同时传递扭矩和直线运动的场合。相比传统花键或直线导轨+旋转轴的组合，滚珠花键轴具有显著优势。以下是其详细特点分析：

1. 复合运动能力（旋转+直线）

• 独特设计：在单一轴上实现直线运动+旋转运动的同步或独立控制，无需额外联轴器或传动机构。

• 应用场景：

  • 机械臂关节（旋转时保持直线定位）。

  • 自动化设备中的旋转刀具进给（如钻攻中心）。

2. 高精度与高刚性

• 直线精度：通过滚珠循环结构，直线定位精度可达**±0.01mm**（与滚珠丝杆相当）。

• 旋转精度：径向跳动≤0.02mm，可承受高扭矩（刚性比普通花键高50%以上）。

• 预压可调：通过预紧消除间隙，提高双向运动稳定性。

适用场景：精密机床主轴进给、半导体设备。

3. 低摩擦 & 高效率

• 滚动摩擦：摩擦系数低至0.001~0.003，传动效率＞90%，远高于传统滑动花键（摩擦系数0.1~0.3）。

• 高速运动：

  • 直线速度可达5m/s（润滑条件下）。

  • 旋转速度可达3000rpm（取决于直径和负载）。

适用场景：高速自动化设备、机器人关节。

4. 高负载能力

• 多方向承载：

  • 轴向负载：通过滚珠丝杆结构传递推力。

  • 径向负载：通过花键槽承受弯矩和扭矩。

• 重载选项：大直径滚珠花键轴可承载数吨的轴向力+数百Nm的扭矩。

适用场景：重型CNC机床、冲压机械手。

5. 长寿命 & 高可靠性

• 耐磨设计：

  • 轴体材料：高强度合金钢（如SCM440），表面淬硬（HRC58~62）。

  • 滚珠材料：轴承钢（SUJ2）+陶瓷涂层选项。

• 寿命计算：按运行距离可达10万公里以上（润滑维护条件下）。

适用场景：连续生产的工业自动化设备。

6. 紧凑结构 & 节省空间

• 一体化设计：替代“丝杆+导轨+旋转轴”的复杂组合，减少50%以上占用空间。

• 轻量化：铝合金外壳选项，适合机器人等对重量敏感的应用。

适用场景：协作机器人、医疗设备。

7. 安装简便 & 维护友好

• 即装即用：出厂预调校，无需复杂的对中调整（传统分体式需联轴器校准）。

• 润滑优化：密封设计+长效润滑脂，维护周期长达1~2年。

适用场景：快速设备集成、无尘车间。

8. 防尘 & 抗污染

• 密封选项：

  • 标准型：防尘刮片（IP54）。

  • 高防护型：全密封+气密设计（IP67）。

• 耐腐蚀：不锈钢材质或表面镀铬处理。

适用场景：食品机械、户外设备。

9. 类型对比与选型指南

10. 典型应用场景

1. 工业机器人：SCARA/Joint臂的旋转+直线复合轴。

2. 机床行业：CNC主轴进给+旋转同步控制（如车铣复合机）。

3. 半导体设备：晶圆搬运机械手的Z轴旋转+升降。

4. 医疗设备：手术机器人多自由度执行器。

5. 自动化产线：旋转式装配模组。

对比传统方案的劣势

• 成本较高：价格是普通花键的3~5倍，但长期性价比更优。

• 轴向长度限制：超长行程（＞3m）需定制，成本剧增。

• 技术门槛：需合理计算扭矩+推力的复合负载，选型复杂度高。

总结

滚珠花键轴凭借复合运动、高刚性、高精度的核心优势，成为复杂运动系统的理想选择。其一体化设计大幅简化了机械结构，特别适合需要同步控制旋转和直线运动的高端应用。选型时需重点考虑负载、速度、精度、防护等级，并匹配适当的润滑和密封方案。
